简单成像

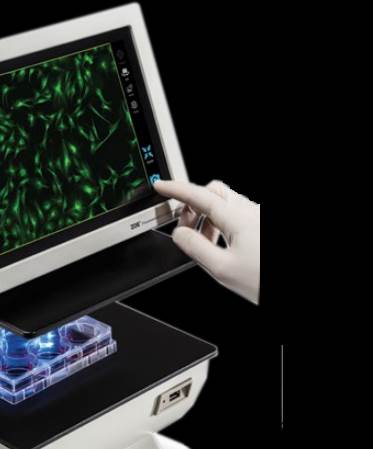

ZOE 细胞成像仪通过结合个人平板的简易操作

和倒置显微镜的功能，省去了细胞成像的繁琐

操作。使用直观触摸屏来控制明场，三个荧光

通道和内置数码相机，用户可以观察样本，获

取保存图像，并且叠加成彩色图片。

样品显示在高分辨率的 25.6 cm (10.1 in.) LCD

触摸屏上，允许多个用户一起观察细胞样本，

便于合作。为了方便观察， 触摸屏经过了防眩

和耐指纹处理。

屏幕上显示的 z- 轴数据帮助用户轻松聚焦样

本。在实时显示模式下，可以通过编辑菜单中

的滑动条控制按钮来优化图片质量，以下四个

参数都可以调整以达到最佳效果：

■■ 增益

■■ 曝光时间

■■ LED 强度

■■ 对比度

为了达到相类似的图片对比度，明场通道使

用了专利技术 ? 用户可控制照明角度的绿色

LED 光环。使用绿色光源可以降低色差并且增

强白光的对比度。

为了进一步提高图片对比度， 用户可以改变样

本被照射的角度。关闭光环的象限可导致倾斜

照明和相似的图片对比度。

LED 照明

使用 LEDs 作为明场和荧光通道的光源。LEDs

无需预热并且用户可以调节由 LEDs 激发的均

匀的冷光，以降低样本光漂白。

与通常使用的只有 300 小时使用寿命的汞灯不

同，LEDs 可提供数千小时的照明时间，降低

了维护和操作显微镜的成本。

多通道荧光成像

完全集成并优化的三个荧光通道（蓝色，绿色

和红色）适用于大部分常用的荧光蛋白和染

料，在设计多色成像实验中提供了灵活性。

内置的遮光板可以阻挡环境光，用户在实验台

就可以进行荧光成像，无需使用暗室。

荧光通道的激发和发射光谱。

通道 激发，nm 发射，nm

蓝色 355/40 433/36

绿色 480/17 517/23

红色 556/20 615/61

稳定耐用的系统

作为一个包含长寿命 LEDs 的完全集成系统，

ZOE 细胞成像仪是一个能够满足日常频繁使用

的稳定耐用的设备。无需费时安装以及硬件调

整来执行（光路和照明校准）或更换使用寿命

有限的部件（汞灯）。ZOE 细胞成像仪使用优

质的硬膜滤光片，保证了光通量损失少并且使

用寿命长。

观察更多样本

由于 ZOE 细胞成像仪具备大成像面积和电动

载物台（最大移动 6 mm ），用户可以更快观

察到大量样本，这对评估转染效率或细胞融合

是非常重要的。载物台移动的方向和速度可以

通过触摸屏来控制。

其 20x 消色差物镜通过专有方式安装，从而产

生的宽视野（ 0.70 mm2 ）比传统方式安装的

20x 物镜大 ~180%。这种安装技术为用户的视

场提供更多灵活性。当缩小时，它相当于一个

4x 物镜。如果需要，用手指缩放功能放大到 20

倍数码变焦的同时保留了分辨率（ 1 μm ）。

轻松获取图片

通过集成的 500 万像素数码 CMOS 摄像头，

只需点击触摸屏就可以获取图片。16 GB 内存

最多可以储存 2,500 JPEG 格式图片。使用嵌

入式软件，可以编辑获取图片（调整对比度和

亮度）并直接叠加到彩色图片融合。两个 USB

端口可以轻松将图片输出为 JPEG，TIFF，或

RAW 格式文件与常用的图片处理软件兼容。

应用

拥有明场和三个荧光通道，ZOE 细胞成像

仪具备日常细胞培养以及荧光应用所需的

所有功能。

■■ 评估细胞融合率

■■ 观察常规细胞的健康和形态

■■ 监控细胞生长或增殖

■■ 获取细胞明场或荧光图片

■■ 观察荧光蛋白表达

■■ 查看蛋白免疫荧光定位

■■ 评估转染效率
